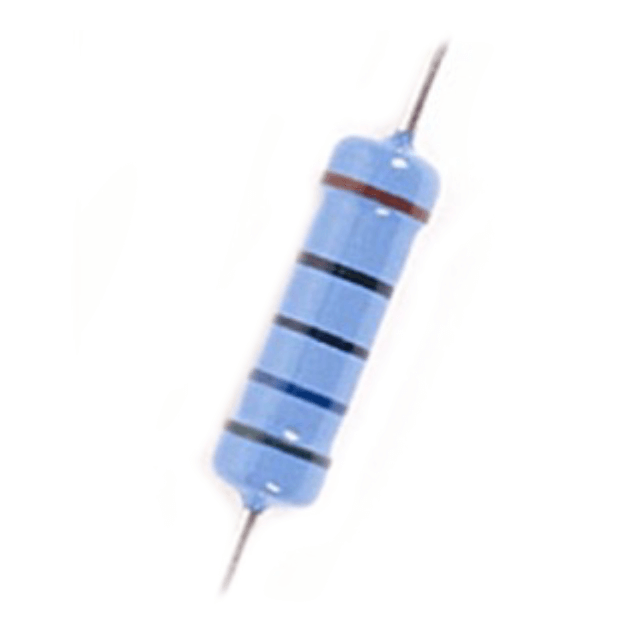

Điện trở cố định phim kim loại có độ chính xác cao

Tình trạng sẵn có:
Số:

Dung sai : ± 1%, ± 2%, ± 5%

Giá trị điện trở phạm vi : 0,1 ohm - 22 meg ohm

T.C.R Phạm vi : ± 50ppm ~ 100ppm

Tiêu chuẩn thử nghiệm : JISC 5202


Phạm vi áp dụng


1.1 Đặc điểm kỹ thuật này được sử dụng trong điện trở cố định màng kim loại

1.2 Đặc điểm và thông số kỹ thuật theo các đặc điểm của:


MIL-STD-105


MIL-STD-202


JIS C 5202


GB 5731-85


IEC 115-2-1-1982


QC 400101


1.3 ROHS và tiếp cận sản phẩm tuân thủ


Số phần


Nó bao gồm mô tả, công suất xếp hạng, giá trị kháng danh nghĩa, dung nạp và đóng gói.


2.1 Trang điểm:


2.2 Giải thích:


Số phần Mô tả


MF100 0R27 F TB METAL FILM Điện trở cố định, 1W, 0,27Ω, +/- 1%, băng trong hộp,


Đường kính dây dẫn: D = 0,60mm, Chiều rộng ghi = 52mm.


* Nhận xét: Xếp hạng sức mạnh của 1/8W được mã hóa là 125


2.3 Chỉ định mã màu


Các điện trở cố định trong đó giá trị và dung sai điện trở danh nghĩa được biểu thị bằng các mã màu theo Bảng 1:


Kích thước


Thông số kỹ thuật


* Điện áp làm việc được tính toán dựa trên giá trị điện trở theo công thức của v = √ (p* r) hoặc đến mức tối đa của nó như được chỉ ra ở trên


*Điện áp quá tải được tính toán dựa trên giá trị điện trở theo công thức của v = 2.5 *√ (p *r) hoặc đến mức tối đa của nó như được chỉ ra ở trên


Công suất Derating Curve


Sơ đồ cấu trúc


(1) Thanh gốm lõi


(2) Phim phim Kháng chiến phim carbon


(3) Nắp sắt đóng hộp cuối cùng


(4) Hàn điện kết nối


(5) Dây đồng được hàn hoặc đóng hộp dây được cho


(6) Varnish cách nhiệt điện nền tảng


(7) Hoàn thiện sơn điện cách nhiệt


(8) Dòng mã màu chỉ định


ĐẶC TRƯNG


Lô không. (Hệ thống mật mã)


Dữ liệu đóng gói



trước =:
Tiếp theo:
