0201
Đóng gói ： băng trên cuộn
Dung sai ： ± 1%, ± 5%
Giá trị điện trở phạm vi ： 1 ohm - 100 meg ohm
Các sản phẩm HKR tuân thủ yêu cầu môi trường theo Sony of Code no. SS-00259 cho không liên quan trong 8 vật liệu có hại.
· Kích thước nhỏ và trọng lượng ligt with với phạm vi kích thước trên mỗi tiêu chuẩn int'l
· Rất ổn định trong ứng dụng gắn bề mặt tự động vị trí
· Tương thích với cả hàn và hàn lại sóng
Cấu hình
Dimensions
Công suất Derating Curve
Sê -ri RCT
Điện áp làm việc được tính toán dựa trên giá trị điện trở theo công thức của v = √ (p*r) hoặc ở mức độ tối đa của nó như được chỉ ra ở trên.
Điện áp quá tải được tính toán dựa trên giá trị điện trở theo công thức của v = 2.5√ (p*r) hoặc đến mức tối đa I như được chỉ ra ở trên.
Đường cong nhiệt độ hàn
Đặc điểm kỹ thuật và phương pháp kiểm tra
Dấu hiệu
1.1 Không có dấu vào ngày 0201 và 0402. Đánh dấu trên các kích thước khác được thể hiện bằng mã 3 chữ số trong giá trị chính xác
E. G., 6R8 = 6,8; 100 = 10 × 10 0 = 10; 472 = 47 × 102 = 4700 = 4,7k
1.2.+/-1% Đánh dấu giá trị điện trở
một. Đánh dấu trên các kích thước 0805, 1206 trở lên được thể hiện bằng mã 4 chữ số.
E. G., 82R5 = 82,5; 1000 = 100 × 10 0 = 100; 2212 = 221 × 102 = 22100 = 22.1k。
b. Đánh dấu trên 0603 ± 1%(sê-ri IEC ETHER 96) được thể hiện bằng mã 3 chữ số; Hai chữ số đầu tiên đại diện cho mã giá trị và chữ số vốn cuối cùng đại diện cho số nhân.
Hệ thống mã hóa của sê-ri E-96 như sau:
Mã số nhân ：
E. G. Tiết 01Y = 100 × 10 -2 = 1; 68A = 499 × 100 = 499; 02D = 102 × 103 = 102K
c. Bất kỳ giá trị kháng nào có độ dung sai 1% nhưng không bao gồm trong chuỗi E-96, các dấu hiệu giá trị giống như dung sai +/- 5% với nhận dạng ghi nhãn.
d. Đánh dấu điện trở 0 ohm là '0' với phạm vi giá trị của nó từ 0-50mΩ. Không có dung sai hiển thị trên nhãn sản phẩm.

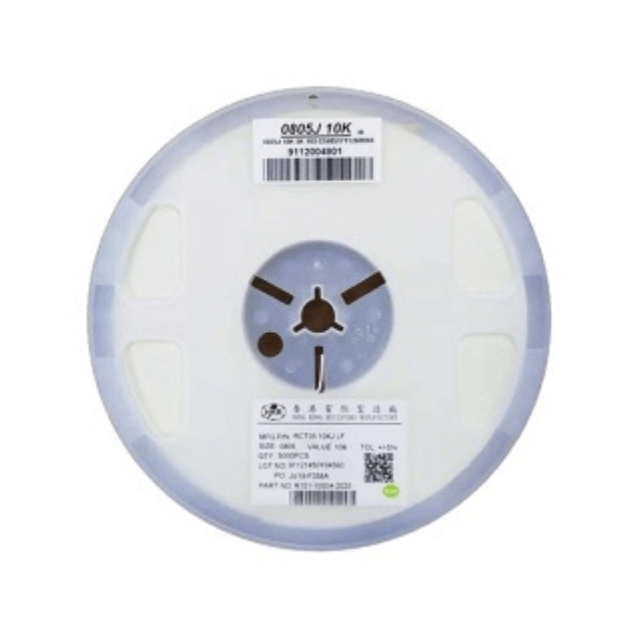

Gói băng và cuộn
Bao bì bên ngoài
Gói đầu tiên là 1 ~ 10 cuộn gói thứ hai
· Khi số lượng không được đạt đến tối đa, không gian trống còn lại sẽ được chôn bằng vật liệu đệm.
· Khi số lượng là một vài, các phương pháp đóng gói altemative có thể được sử dụng. Điều quan trọng là đảm bảo sự an toàn của các sản phẩm trong quá trình vận chuyển.
