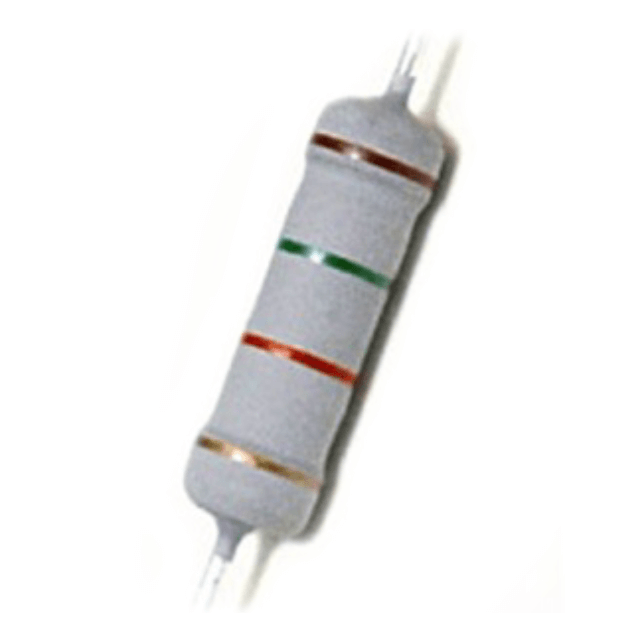

Điện trở phim oxit kim loại loại chống cháy

Dung sai ： ± 2%, ± 5%

Giá trị điện trở phạm vi ： 1 ohm - 510k ohm

Tiêu chuẩn thử nghiệm ： JISC 5202

Phạm vi áp dụng

1.1 Đặc điểm kỹ thuật này được sử dụng trong các điện trở cố định màng oxit kim loại

1.2 Đặc điểm và thông số kỹ thuật theo các đặc điểm của:

MIL-STD-105

MIL-STD-202

JIS C 5202

GB 5731-85

IEC 115-2-1-1982

QC 400101

1.3 ROHS và tiếp cận sản phẩm tuân thủ

Số phần

Nó bao gồm mô tả, công suất xếp hạng, giá trị kháng danh nghĩa, dung nạp và đóng gói.

2.1 Trang điểm:

Kích thước

Thông số kỹ thuật

* Điện áp làm việc được tính toán dựa trên giá trị điện trở theo công thức của v = √ (p* r) hoặc đến mức tối đa của nó như được chỉ ra ở trên

*Điện áp quá tải được tính toán dựa trên giá trị điện trở theo công thức của v = 2.5 *√ (p *r) hoặc đến mức tối đa của nó như được chỉ ra ở trên

Công suất Derating Curves

Sơ đồ cấu trúc

(1) Thanh gốm lõi

(2) Phim phim Kháng chiến phim carbon

(3) Nắp sắt đóng hộp cuối cùng

(4) Hàn điện kết nối

(5) Dây đồng được hàn hoặc đóng hộp dây được cho

(6) Hoàn thiện sơn Silicon chống cháy

(7) mực mã màu chỉ định

ĐẶC TRƯNG

Lô không. (Hệ thống mật mã)

Dữ liệu đóng gói
